Tổng Quan Về Ký Hiệu Thép Xây Dựng
Ký hiệu thép trong bản vẽ xây dựng là hệ thống ký hiệu chuẩn hóa theo TCVN 5574:2018, giúp kỹ sư và thợ xây dựng đọc hiểu chính xác thông tin về cốt thép trong công trình. Việc nắm vững các ký hiệu này là kỹ năng bắt buộc đối với mọi người làm trong ngành xây dựng.
Một sai sót nhỏ trong việc đọc ký hiệu có thể dẫn đến thi công sai, ảnh hưởng đến khả năng chịu lực, an toàn và chi phí của cả một công trình.
Tầm Quan Trọng Của Việc Đọc Đúng Ký Hiệu Thép
1. Đảm Bảo An Toàn Kết Cấu
Bố trí đúng số lượng, đường kính và khoảng cách thép đảm bảo kết cấu chịu lực đúng như thiết kế.
2. Bóc Tách Khối Lượng Chính Xác
Là cơ sở để lập dự toán, quản lý vật tư, tránh thất thoát hoặc thiếu hụt.
3. Phối Hợp Thi Công Hiệu Quả
Giúp đội thi công, giám sát và kỹ sư có cùng một "ngôn ngữ", giảm thiểu sai sót.
Bảng Phân Loại Ký Hiệu Thép Cơ Bản
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cách Đọc Ký Hiệu Thép Chi Tiết
Phân Tích Ký Hiệu Cơ Bản: 10 Φ 20 @ 150
Một chuỗi ký hiệu bố trí cốt thép cung cấp 3 thông tin chính:
- 10 - Số lượng thanh thép: 10 thanh thép được bố trí trong cấu kiện
- Φ 20 - Đường kính thanh thép: Thanh thép có đường kính danh nghĩa 20mm 3. @ 150 - Khoảng cách rải: Các thanh thép được đặt cách nhau 150mm (tính từ tim đến tim)
Ký Hiệu Thép Sàn: Φ10a150
- Φ10: Thép có đường kính 10mm
- a150: Rải đều với khoảng cách 150mm giữa các thanh
Lưu ý: Ký hiệu "a" có ý nghĩa tương đương với "@"

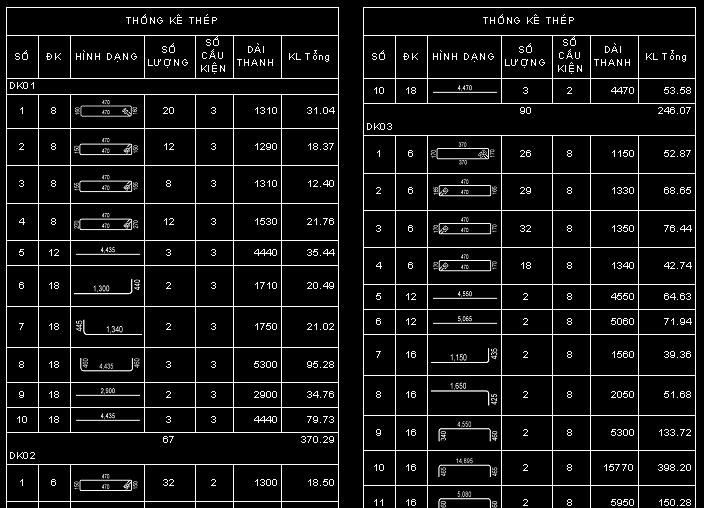

Ký Hiệu Thép Theo Từng Cấu Kiện
Thép Sàn
Thép sàn thường được thể hiện trên mặt bằng kết cấu, gồm 2 lớp (trên và dưới), mỗi lớp có 2 phương (phương X và phương Y).
Ví dụ:
- Lớp dưới: Φ10a150 (phương X), Φ10a200 (phương Y)
- Cách đọc: Lớp thép dưới cùng, bố trí thép phi 10 khoảng cách 150mm theo phương X và thép phi 10 khoảng cách 200mm theo phương Y
Thép Dầm
Thép dầm được thể hiện trên mặt cắt dọc và mặt cắt ngang.
Thép chủ (chịu lực chính):
- Lớp trên: 3Φ22 (3 thanh thép phi 22)
- Lớp dưới: 2Φ22 (2 thanh thép phi 22)
Thép đai (chịu cắt):
- Khu vực gần gối: Φ8a100 (thép đai phi 8, cách nhau 100mm)
- Khu vực giữa dầm: Φ8a200 (thép đai phi 8, cách nhau 200mm)
Thép Cột
Thép cột được thể hiện trên mặt bằng và mặt cắt đứng.
Thép chủ:
- Ví dụ: 8Φ20 (8 thanh thép phi 20 chạy dọc cột)
Thép đai:
- Ví dụ: Φ8a150 (thép đai phi 8 rải cách nhau 150mm)

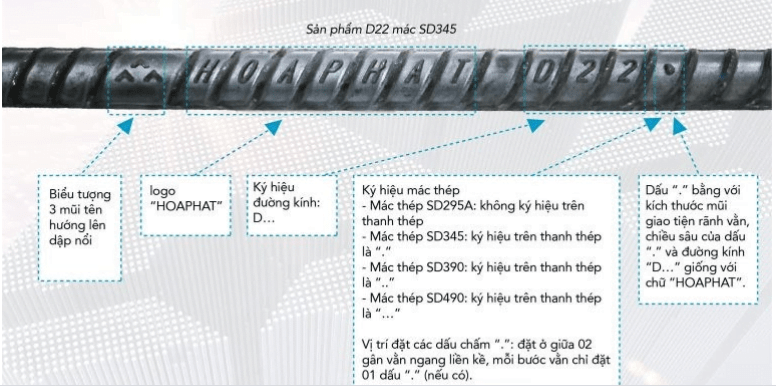

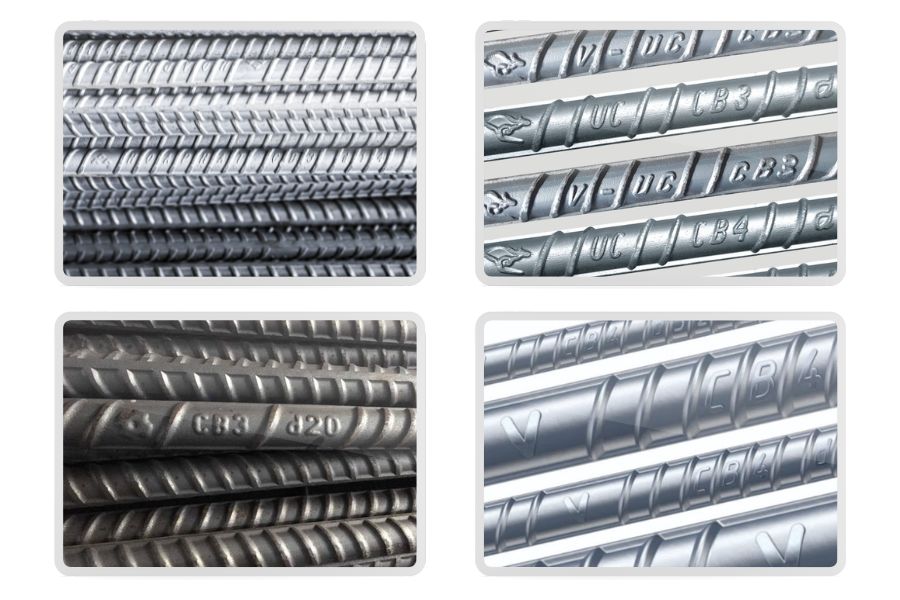

Phân Loại Mác Thép Phổ Biến
CB300-V
- Giới hạn chảy: 300 MPa
- Ứng dụng: Thép đai, thép phụ trong các cấu kiện nhỏ
- Đặc điểm: Thép cán nóng, độ dẻo cao
CB400-V
- Giới hạn chảy: 400 MPa
- Ứng dụng: Thép chủ trong dầm, sàn các công trình dân dụng
- Đặc điểm: Cường độ và độ bền tốt
CB500-V
- Giới hạn chảy: 500 MPa
- Ứng dụng: Cấu kiện chịu lực lớn, công trình cao tầng
- Đặc điểm: Cường độ cao, tiết kiệm thép
Giải thích ký hiệu:
- CB: Viết tắt của "Cốt Bê Tông"
- 300, 400, 500: Giá trị giới hạn chảy đặc trưng (MPa)
- V: Ký hiệu cho phương pháp sản xuất thép cán nóng (Hot-rolled)
Lỗi Thường Gặp Khi Đọc Ký Hiệu
1. Nhầm Lẫn Ký Hiệu @ và a
Vấn đề: Cả hai đều chỉ khoảng cách nhưng nhiều người nghĩ khác nhau
Giải pháp: Hiểu rõ cả hai ký hiệu đều có cùng ý nghĩa
2. Đọc Sai Số Lượng Thép Chủ
Vấn đề: Ảnh hưởng trực tiếp đến khả năng chịu lực của cấu kiện
Giải pháp: Kiểm tra kỹ phần số lượng trước ký hiệu Φ
3. Bỏ Sót Thép Đai
Vấn đề: Gây nguy hiểm về cường độ cắt, ảnh hưởng an toàn công trình
Giải pháp: Luôn kiểm tra cả thép chủ và thép đai
Hướng Dẫn Đọc Bản Vẽ Hiệu Quả
Bước 1: Đọc Ghi Chú Chung
Luôn đọc phần ghi chú chung trước khi bóc tách. Đây là nơi kiến trúc sư chỉ định:
- Các tiêu chuẩn áp dụng
- Mác thép sử dụng
- Chiều dày lớp bê tông bảo vệ
- Các quy định đặc biệt
Bước 2: Đối Chiếu Các Bản Vẽ
So sánh mặt bằng, mặt cắt và chi tiết để có cái nhìn tổng thể, tránh bỏ sót thông tin quan trọng.
Bước 3: Kiểm Tra Thông Số Kỹ Thuật
Nắm vững thông số kỹ thuật của các loại thép phổ biến (Hòa Phát, Pomina, Việt Nhật) để liên hệ thực tế tốt hơn.
Bước 4: Trao Đổi Khi Có Nghi Ngờ
Khi có bất kỳ nghi ngờ nào, hãy hỏi ngay kỹ sư chủ trì, giám sát hoặc đồng nghiệp có kinh nghiệm. An toàn luôn được đặt lên hàng đầu.
Ứng Dụng Thực Tế
Trong Lập Dự Toán
Việc đọc đúng ký hiệu giúp:
- Tính toán chính xác khối lượng thép cần thiết
- Lập dự toán chi phí vật liệu
- Quản lý tiến độ cung ứng
Trong Thi Công
Ký hiệu thép giúp:
- Bố trí thép đúng vị trí
- Đảm bảo khoảng cách theo thiết kế
- Kiểm soát chất lượng thi công
Trong Giám Sát
Hỗ trợ:
- Kiểm tra tính đúng đắn của việc bố trí thép
- Phát hiện sai sót kịp thời
- Đảm bảo tuân thủ bản vẽ thiết kế
Thông Tin Hỗ Trợ Chuyên Nghiệp
Công ty TNHH Đầu Tư Thương Mại Dịch Vụ Phát Thiên Phú
- Địa chỉ: 128A Quốc lộ 1A, phường An Phú Đông, TP. Hồ Chí Minh
- Mã số thuế: 0316147369
- Điện thoại: 0902.400.019 - 039.3077.316
- Email: phatthienphusteel@gmail.com
- Website: https://satthepgiare.com.vn/
Dịch vụ hỗ trợ:
- Cung cấp sản phẩm sắt thép chính hãng
- Tư vấn kỹ thuật chuyên nghiệp
- Hỗ trợ đọc bản vẽ và bóc tách khối lượng
- Đảm bảo chất lượng và tiến độ thi công
Kết Luận
Việc đọc đúng ký hiệu thép trong bản vẽ xây dựng là kỹ năng cơ bản nhưng cực kỳ quan trọng trong ngành xây dựng. Nó không chỉ đảm bảo an toàn kết cấu mà còn giúp tối ưu chi phí và nâng cao chất lượng công trình.
Để thành thạo kỹ năng này, cần:
- Hiểu rõ các ký hiệu cơ bản theo TCVN 5574:2018
- Thực hành thường xuyên với các bản vẽ thực tế
- Luôn cẩn thận và tỉ mỉ trong từng chi tiết
- Không ngần ngại hỏi ý kiến chuyên gia khi cần thiết
Lựa chọn đúng loại thép, đúng chủng loại từ nhà cung cấp uy tín sẽ hoàn thiện quy trình và đảm bảo chất lượng công trình của bạn được thi công một cách chính xác và an toàn nhất.
